| 一、扩散泵真空机组特点及用途： |
JKT、JK系列油扩散泵真空机组是用来获得高真空（10-2—10-5Pa）的主要设备。它以油扩散泵为主泵和阀门、水冷挡板、管道、机械真空泵（前级泵）等组成高真空抽气系统，可获得（10-2—10-4Pa）的工作真空度。
扩散泵真空机组的特点是抽气能力大，抽速从190L/S至49000L/S范围内可供选择；并可长时间稳定连续工作。它被广泛地应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。典型真空机组是用气动阀门程序控制。如需其他驱动方法，请在订货时注明。 |
二、扩散泵真空机组的技术参数： |
| 型号 Model |
JK-100 |
JK-150 |
JK-200 |
JK-300 |
JK-400 |
JK-630 |
JK-800 |
| 极限压力(Pa) Ultimate Pressure |
10-4 |
| 抽气速率(1/S) Pumping speed |
100 |
280 |
420 |
900 |
1800 |
4000 |
6500 |
| 最大排气压力(Pa) Max. pumping pressure |
35 |
| 加热功率(Kw) Heating power |
0.8 |
1 |
1.5 |
2.1 |
4.8 |
8.4 |
19.8 |
| 配用主泵 Matched main pump |
K-100 |
K-150 |
K-200 |
K-300 |
K-400 |
K-630 |
K-800 |
| 配用挡板 Matched baffle |
LB-100 |
LB-150A |
LB-200B |
LB-300A |
LB-400 |
LB-630 |
LB-800 |
| 配用阀门 Matched valve |
GD-100 |
GD-150 |
GD-200 |
GDQ-300 |
GDQ-400 |
GDQ-630 |
GDQ-800 |
| 配用前级泵 Matched backing pump |
2X-4 |
2X-8 |
2X-8 |
2X-15 |
2X-30 |
2X-70 |
2X-70 ZJ-600 |
| 接口法兰 Connecting flange |
LF-100 |
LF-150 |
LF-200 |
LF-300 |
LF-400 |
LF-630 |
LF-800 |
| 结构尺寸(mm) Structure dimensions |
H |
870 |
950 |
1000 |
1300 |
1600 |
2000 |
2400 |
| L |
550 |
650 |
750 |
850 |
950 |
1100 |
2000 |
|
| 型号 Model |
JTK-100 |
JTK-150 |
JTK-200 |
JTK-300 |
JTK-400 |
JTK-500 |
| 极限压力(Pa) Ultimate Pressure |
10-4 |
| 抽气速率(1/S) Pumping speed |
180 |
370 |
600 |
1400 |
2500 |
4000 |
| 最大排气压力(Pa) Max. pumping pressure |
35 |
| 加热功率(Kw) Heating power |
0.8 |
1.2 |
1.5 |
2.4 |
4.5 |
6 |
| 配用主泵 Matched main pump |
TK-100 |
TK-150 |
TK-200 |
TK-300 |
TK-400 |
TK-500 |
| 配用挡板 Matched baffle |
LB-100 |
LB-150A |
LB-200B |
LB-300A |
LB-400 |
LB-500 |
| 配用阀门 Matched valve |
GD-100 |
GD-150 |
GD-200 |
GDQ-300 |
GDQ-400 |
GDQ-500 |
| 配用前级泵 Matched backing pump |
2X-4 |
2X-8 |
2X-15 |
2X-30 |
2X-70 |
2X-70 ZJ-600 |
| 接口法兰Connecting flange |
LF-100 |
LF-150 |
LF-200 |
LF-300 |
LF-400 |
LF-500 |
| 结构尺寸(mm) Structure dimensions |
H |
870 |
950 |
1000 |
1300 |
1600 |
1700 |
| L |
650 |
750 |
850 |
950 |
1150 |
1500 |
|

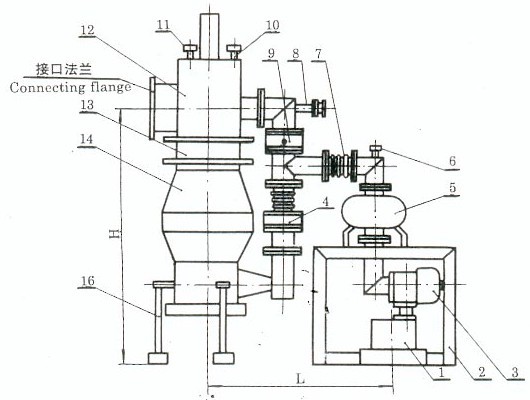

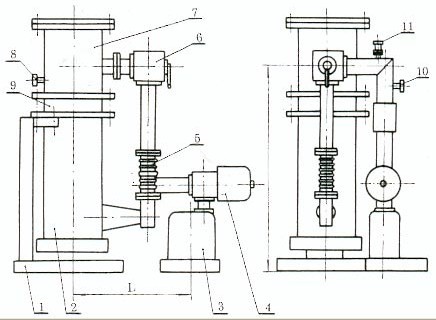

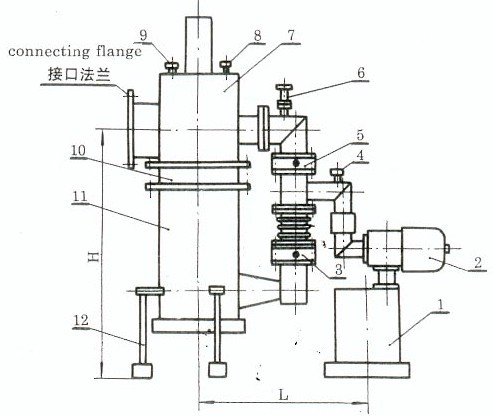

| 三、扩散泵真空机组构结构图： |
 |
1、前级泵Backing pump |
2、电磁放气阀Solenoid vent valve |
3、低真空阀Low vacuum valve |
4、测量接头 Measurement connector |
5、阀门 Valve |
6、放气阀Venting valve |
7、高真空阀High vacuum valve |
8、测量接头Measurement connector |
9、测量接头Measurement connector |
10、水冷挡板Water-cooling baffle |
11、扩散泵Diffusion pump |
12、支架Support |
|
 |
| 五、扩散泵真空机组订货须知： |
一、请提供以下详细数据：①扩散泵真空机组的产品名称与型号②扩散泵真空机组的真空度要求单位PA或MPA③扩散泵真空机组抽速要求单位L/S或M3/MIN④扩散泵真空机组的使用条件和功况条件⑤扩散泵真空机组的电机功率（KW）⑥扩散泵真空机组的转速（r/min）⑦扩散泵真空机组的电压〔V〕⑧扩散泵真空机组的进出口口径⑨扩散泵真空机组是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的扩散泵真空机组的产品型号，请按扩散泵真空机组型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
四、我公司服务电话：400-6064-114
感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 |
