产品名称：JZPH罗茨滑阀真空机组

一、JZPH罗茨滑阀真空机组结构及特点：

JZPH罗茨滑阀真空机组是以罗茨泵以主泵、以滑阀泵（包括单级、双级）、双级液环泵（包括双级水环泵、双级油环泵、甚至以特殊密封液作为泵的工质的双级液环泵）作为前级泵的各类罗茨滑阀机组和罗茨水环（液环）机组。使用本机组，与使用单泵相比，节能效果显著（可节能20-80%），同时真空度方面也明显提高，而且大抽速机组可代替多一机械真空泵，占地面积小，使用中工作可靠，保证产品质量特别是罗茨水环机组和罗茨油环机组，不仅真空度高，而且具有优良的抽吸水蒸气的能力，很受用户的欢迎。JZPH罗茨滑阀真空机组具有真空度高，高效节能，抽气量大的特点。
根据被抽真空系统的大小及极限压力的不同，真空机组各泵之间的名义抽速之比一般在4：至10：1之间，前者较后者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。本系列机组为了防止滑阀泵停机时返油，在前级进口管道上装有电磁充气阀，其动作与前级泵电动机实现联动，当滑阀泵停泵前，向泵口充气，确保滑阀泵内的真空油返回到油箱内，同时防止真空系统不受真空油污染。
根据不同的极限压力，有以下组合方案供选择：
>单罗茨单级滑阀真空机组
> 单罗茨双级滑阀真空机组
> 双罗茨单级滑阀真空机组
> 双罗茨双级滑阀真空机组

二、JZPH罗茨滑阀真空机组的用途：
罗茨滑阀真空机组具有显著的节能效果，真空度高，高真空区间抽气量大，可广泛应用于电力工业的变压器、电线电缆、电容器的真空浸渍、真空干燥工艺中。是真空镀膜、真空冶炼、真空热处理、真空滤油、冷冻干燥；航空模拟试验较理想的真空设备。如抽吸含有少量水蒸汽或少量粉尘的气体，应加装过滤装置。

三、JZPH罗茨滑阀真空机组型号表示方法：

如：J ZP H- 150 -80

J：为机组的汉语拼音第一个字母；

ZP：表示主泵为罗茨真空泵；

H：表示前级泵为滑阀真空泵；

150：为主泵（罗茨泵）抽速L/S；

80：前级滑阀真空泵的抽速L/S;

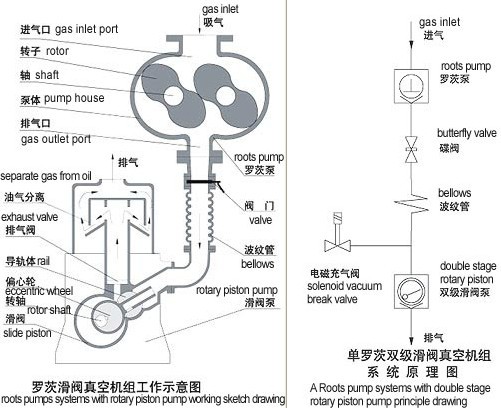

四、JZPH罗茨滑阀真空机组的工作原理图：

五、JZPH罗茨滑阀真空机组的性能参数表及规格：

型号	泵型号		极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	配用功率(kw)
型号	主泵	前级泵	极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	主泵	前级泵
JZPH303	ZJP150	H50	0.1	150	100	50	2.2	5.5
JZPH404	ZJP300	HG70		300	150	63	4	5.5
JZPH508	ZJP600	HG70		600	200	63	7.5	5.5
JZPH504	ZJP600	HGL150		600	200	80	7.5	11
JZPH608	ZJP1200	HG150		1200	250	80	11	15

型号	泵型号		极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	配用功率(kw)
型号	主泵	前级泵	极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	主泵	前级泵
JZP2H305	ZJP150	2H30	2X10-2	150	100	50	2.2	4
JZP2H404	ZJP300	2H70B		300	150	76	4	7.5
JZP2H508	ZJP600	2H70B		600	200	76	7.5	7.5
JZP2H608	ZJP1200	2H150		1200	250	80	11	15

型号	泵型号			极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	配用功率(kw)
型号	主泵	中间泵	前级泵	极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	主泵	中间泵	前级泵
JZPH422	ZJP300	ZJP150	HGL70	2x10-2	300	150	63	4	2.2	5.5
JZPH542	ZJP600	ZJP150	HGL70		600	200	63	7.5	2.2	5.5
JZPH524	ZJP600	ZJP300	HGL70		600	200	63	7.5	4	5.5
JZPH541	ZJP600	ZJP150	HGL150		600	200	80	7.5	2.2	11
JZPH522	ZJP600	ZJP300	HGL150		600	200	80	7.5	4	11
JZPH642	ZJP1200	ZJP300	HGL150		1200	250	80	11	4	11
JZPH624	ZJP1200	ZJP600	HGL150		1200	250	80	11	7.5	11
JZPH762	ZJP1800	ZJP300	HGL150		1800	250	80	15	4	11
JZPH734	ZJP1800	ZJP600	HGL150		1800	250	80	15	7.5	11
JZPH824	ZJP2500	ZJP1200	HGL150 (2台并联)		2500	320	80+80	18.5	11	22

型号	泵型号			极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	配用功率(kw)
型号	主泵	中间泵	前级泵	极限压力 (Pa)	抽气速率 (L/s)	进气口径 (mm)	排气口径 (mm)	主泵	中间泵	前级泵
JZP2H425	ZJP300	ZJP150	2H30		300	150	50	4	2.2	4
JZP2H542	ZJP600	ZJP150	2H70B		600	200	76	7.5	2.2	7.5
JZP2H524	ZJP600	ZJP300	2H70B		600	200	76	7.5	4	7.5
JZP2H642	ZJP1200	ZJP300	2H150		1200	250	80	11	4	15
JZP2H624	ZJP1200	ZJP600	2H150		1200	250	80	11	7.5	15
JZP2H734	ZJP1800	ZJP600	2H150		1800	250	80	15	7.5	15
JZP2H824	ZJP2500	ZJP1200	2H150 (2台并联)		2500	320	80+80	18.5	11	30

说明：1、以上是国家标准推荐型号，也可根据用户特殊要求，异型设计
　　　 2、单泵的技术指标详见各泵说明书
　　　 3、表中的抽气速率系指主泵的几何抽气速率。
　　　 4、H为单级滑阀真空泵，如H-70为抽速70L/S的单级滑阀真空泵
　　　 5、2H为两级滑阀真空泵，如2H-70为抽速70L/S的两级滑阀真空泵

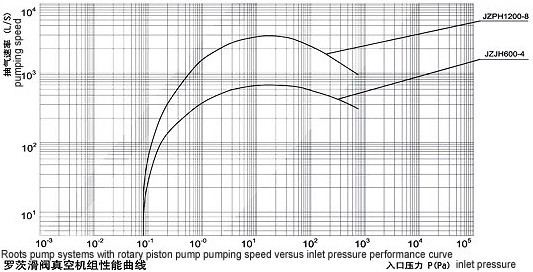

六、JZPH罗茨滑阀真空机组的性能曲线图：

罗茨滑阀真空机组的订货须知:

一、请提供以下详细数据：①罗茨滑阀真空机组的产品名称与型号②罗茨滑阀真空机组的真空度要求单位PA或MPA③罗茨滑阀真空机组抽速要求单位L/S或M3/MIN④罗茨滑阀真空机组的使用条件和功况条件⑤罗茨滑阀真空机组的电机功率（KW）⑥罗茨滑阀真空机组的转速（r/min）⑦罗茨滑阀真空机组的电压〔V〕⑧罗茨滑阀真空机组的进出口口径⑨罗茨滑阀真空机组是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的罗茨滑阀真空机组的产品型号，请按罗茨滑阀真空机组型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
